Устройство защитного отключения (УЗО) — это электрический прибор, который спасает жизни, предотвращая поражение током и возгорания из-за утечек электричества. Многие считают, что достаточно установить автоматические выключатели, но они защищают только от коротких замыканий и перегрузок, а УЗО реагирует на малейшие утечки тока, которые могут быть смертельно опасны. В этой статье мы подробно разберём, как правильно пользоваться УЗО: от выбора и подключения до тестирования и обслуживания.
Что такое УЗО и как оно работает
Принцип действия
УЗО сравнивает ток, протекающий в фазном и нулевом проводах. В нормальном режиме эти токи равны. Если возникает утечка (например, при прикосновении человека к оголённому проводу или повреждении изоляции), баланс нарушается. Следует узо автомат 16 ампер купить ведь он фиксирует разницу (дифференциальный ток) и мгновенно отключает питание.
Основные параметры
- Номинальный ток (In): Максимальный ток, который может пропускать УЗО (16 А, 25 А, 40 А и т. д.).
- Дифференциальный ток (IΔn): Чувствительность устройства (10 мА, 30 мА, 100 мА, 300 мА). Для защиты человека выбирают 10–30 мА, для пожарной безопасности — 100–300 мА.
- Тип УЗО:
- AC — реагирует только на переменный ток утечки.
- A — реагирует на переменный и пульсирующий постоянный ток (рекомендуется для современных бытовых приборов).
- B — для промышленных целей, защищает от постоянного тока.
Как правильно подключить УЗО
Схема подключения
- После вводного автомата: УЗО устанавливается после автоматического выключателя, но перед остальными автоматами в цепи.
- Фаза и ноль: Подключайте фазный (L) и нулевой (N) провода строго к соответствующим клеммам. Перепутанные провода приведут к ложным срабатываниям.
- Заземление: УЗО не требует заземления для работы, но в системах с заземлением (TN-S, TN-C-S) оно более эффективно.
Ошибки при подключении
- Объединение нулей: Нельзя соединять нулевые провода после УЗО с другими цепями. Это приведёт к ложным срабатываниям.
- Отсутствие автомата: УЗО не защищает от коротких замыканий, поэтому перед ним всегда должен стоять автоматический выключатель.
- Неправильный выбор тока: Номинальный ток УЗО должен быть выше или равен току автомата.
Как пользоваться УЗО в повседневной жизни
Ежедневная эксплуатация
- Не игнорируйте срабатывания: Если УЗО отключило питание, не включайте его сразу. Сначала найдите причину (повреждённый прибор, утечка в проводке).
- Проверяйте приборы: После срабатывания отключите все устройства и включите УЗО. Поочерёдно подключайте приборы, чтобы выявить виновника.
Тестирование УЗО
- Кнопка «Тест»: Нажмите её — УЗО должно отключиться. Это проверяет исправность механизма. Проводите тест раз в месяц.
- Прибор для проверки: Специальные тестеры имитируют утечку тока и проверяют время срабатывания (должно быть ≤ 0.3 секунды).
Когда УЗО не срабатывает: возможные причины
1. Неисправность УЗО
- Механический износ контактов.
- Повреждение внутренней схемы.
2. Неправильное подключение
- Отсутствие нулевого провода в цепи.
- Перепутаны фаза и ноль.
3. Утечка тока ниже порога срабатывания
- Если утечка меньше дифференциального тока (например, 5 мА при УЗО на 30 мА), устройство не отключится.
Как выбрать УЗО для дома
1. По чувствительности
- 10 мА: Для влажных помещений (ванная, кухня) или детских комнат.
- 30 мА: Стандарт для жилых помещений.
- 100–300 мА: Для защиты всей квартиры от пожара (устанавливается на вводе).
2. По количеству полюсов

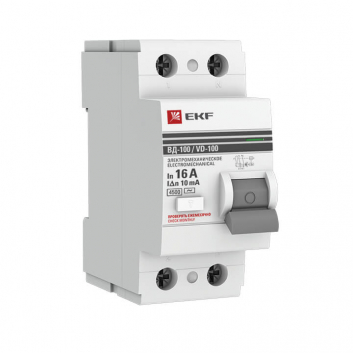

- Двухполюсное: Для однофазной сети (220 В).

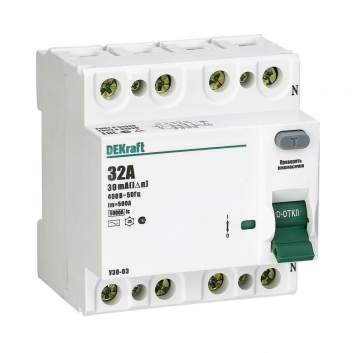

- Четырёхполюсное: Для трёхфазной сети (380 В).
3. По производителю
- Надёжные бренды: ABB, Schneider Electric, Legrand, Siemens, IEK.
УЗО — это не роскошь, а необходимость в каждом доме. Оно защищает от поражения током и предотвращает пожары, вызванные утечками электричества. Правильное подключение, регулярное тестирование и выбор устройства с подходящими параметрами гарантируют вашу безопасность. Не экономьте на качестве — надёжное УЗО прослужит долгие годы и спасёт жизни. Если вы не уверены в своих силах, доверьте установку профессиональному электрику. Помните: электричество не прощает ошибок.
